一、 概述

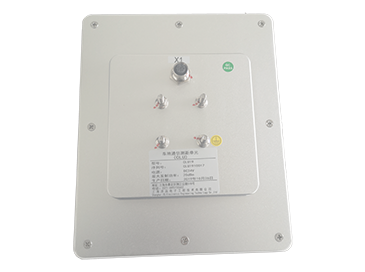

测距通信二次雷达工作在2.4G 或3.22～6.8G频段，能够实现两台CLU之间的双向无线数据通信，还能实现的距离测量，可以用在轨道交通列车和轨旁的应急通信、列车定位等场景。采用一体化设计，天线和射频电路直接集成在精密加工的屏蔽铝壳内部，电磁性能优越，能够在户外环境下可靠工作。设有多种通信接口，能够方便地和其他系统互联。
二、 功能描述
2.1 无线数据通信
采用半双工方式数据通信。
2.2 测距
CLU可以实现无线电测距，通过测量无线电波在两台CLU之间的飞行时间来实现距离测量。
三、 外部接口
测距通信二次雷达CLU与外部系统的接口包括：
4.1 CAN通信端口
· CAN2.0标准协议
· 电气隔离，隔离电源≥2500V
M12连接器针脚定义如下：
管脚 | 定义 | 备注 |
1 | DC 24V+ | 电源正极 |
2 | D+ | 数据差分信号+ |
3 | D- | 数据差分信号- |
4 | DC24V- | 电源负极 |
4.3 ETHERNET（可选）通信端口
· 10/100M自适应
· 极性自动交叉
· 多种通信协议可选
4.4 电源端口
· DC 9～28V 供电范围
· Pmax≤5W
工作频段：2.40～2.48G 或3.2～6.8G 频段；
发射功率：+20dBmW；
接收灵敏度：-90 dBmW；
测距范围（通信距离）：500m；
通信带宽：1Mbps、500kbps、250kbps可选；
通信协议：定制；
测距误差：0.1m；
测距速率：10次/s；
工作温度: -40℃～+85℃
